Основные технические средства автоматизации

Сериализация и агрегация

При сериализации и агрегации используются следующие технические средства автоматизации:

  • программируемый контроллер
  • сервер
  • монитор
  • сканнер
  • технические средства машинного зрения

Первым инструментом в списке называется программируемый логический котроллер. Он обрабатывает данные с камер и датчиков, проводит трассировку и отслеживание упаковок при их движении по конвейеру. Работа контроллера осуществляется в режиме реального времени, и длительность каждого цикла составляет менее 5 мс.

Сервер бывает в двух вариантах исполнения – промышленный и бизнес. Инструмент осуществляет взаимодействие с системой АСУ ТП Заказчика, а также мониторинг движения упаковок по конвейеру.

Существует два варианта мониторов – сенсорный встраиваемый промышленного исполнения Омрон и обычный ЖК монитор. Благодаря работе монитора появляется возможность выбора оптимального исполнения для каждого Заказчика.

В качестве дополнительной станции оператора выступает сканнер. Каждый монитор, как промышленный, так и офисный комплектуется сканером. Все управление оптимизировано для работы со сканером и возможно с помощью подключаемой клавиатуры или мыши.

К техническим средствам машинного зрения относятся камера, контроллер машинного зрения, смарт – камера. Камера оснащена сканером штрикодов и 2D кодов. Она имеет компактные размеры и степень защиты IP54. Контроллер машинного зрения позволяет подключать до 4-х внешних камер со сменным объективом, читать любые коды, определять положение и ориентацию объектов. Смарт – камера также позволяет сканировать штрихкоды и DataMatrix коды. Эта камера имеет сменные объективы, подключается по сети Ethernet.

Средства маркировки

Сериализация и агрегация предполагает использование специалиального оборудования для нанесения маркировки. Оборудование может различаться в зависимости от характеристик производственной линии и упаковки товара.

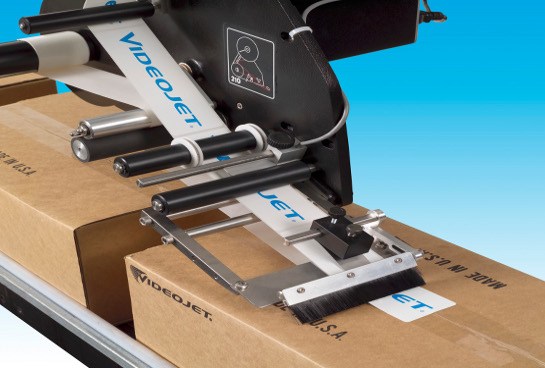

Аппликатор этикеток Videojet 210

Так, маркировки единичной продукции могут быть использованы лазеры, термоструйные или термотрансферные принтеры, системы этикетирования, например, аппликатор этикеток Videojet 210 для работы на автоматических линиях со скоростью до 30 метров в минуту. Маркировать групповую упаковку можно с помощью того же принтера-аппликатора Videojet 9550.

.
